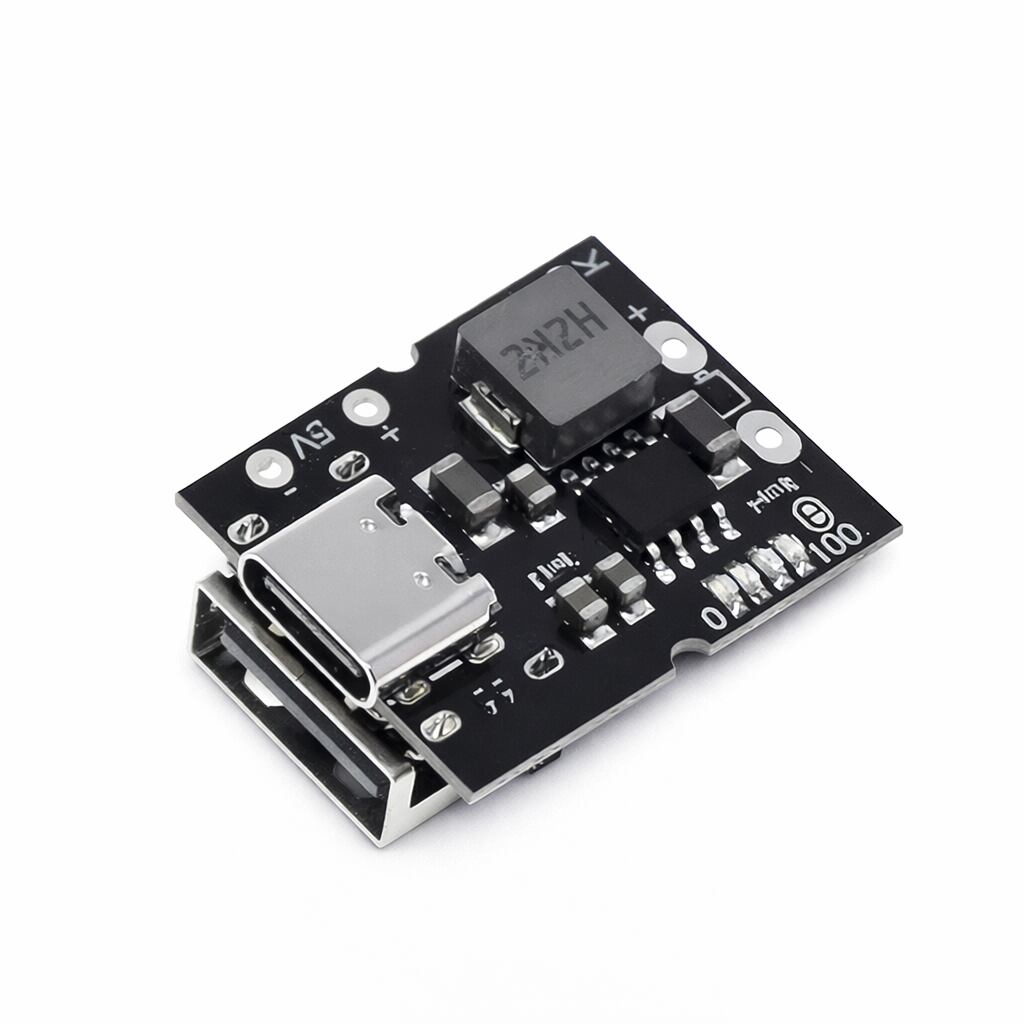

5V 2A Type-C 充放電モジュールリチウムイオン電池用 4.2V対応充電・放電一体型高精度制御電子工作基板 ka10000a747

¥500

残り1点

International shipping available

■ 重要事項
本製品は技術者向け電子モジュールです。
使用方法に関するサポート・技術指導・動作保証は行っておりません。
自己責任にて設計・接続・実装が可能な方のみご購入ください。
本製品は初期不良のみ保証いたします。
品番: ka10000a747

■ 機能概要

負荷電流が 50mA 未満の場合、自動的に出力を停止します。

外部タクトスイッチ接続に対応。
　スイッチを K端子と出力GND間に接続してください。
　短押し：残量表示ON＋5V出力ON
　2回連続短押し：残量表示OFF＋5V出力OFF

充電電流が終止電圧到達後に 100mA まで低下すると、充電サイクルを自動停止します。
　バッテリ電圧が 4.1V 以下になると充電サイクルを再開します。

バッテリ電圧が 2.8V 未満の場合、約180mA のプリチャージを実施します。
　基板裏面に USB-A メスコネクタ実装用ランドを備えています（手はんだ実装可）。

充電中放電（パススルー動作）に対応。

■ 電気的仕様
項目仕様
入力電圧範囲 5.0 ～ 5.5 V
充電終止電圧 4.2V / 4.35V ±0.5%
充電電流 2.4A ±5%
昇圧出力電圧 5.0 ～ 5.15 V（ケーブル補償機能あり）
出力リップル 100mV
昇圧出力電流最大 2A
昇圧効率約 92.5%（Vin=3.6V, Vout=5V/2A）
バッテリ側静止電流 < 30µA

【安全上のご注意】
はんだ付け完了後は、必ず電源を遮断してください。
通電状態のまま放置すると、過熱により火災や機器破損の原因となる可能性があります。
