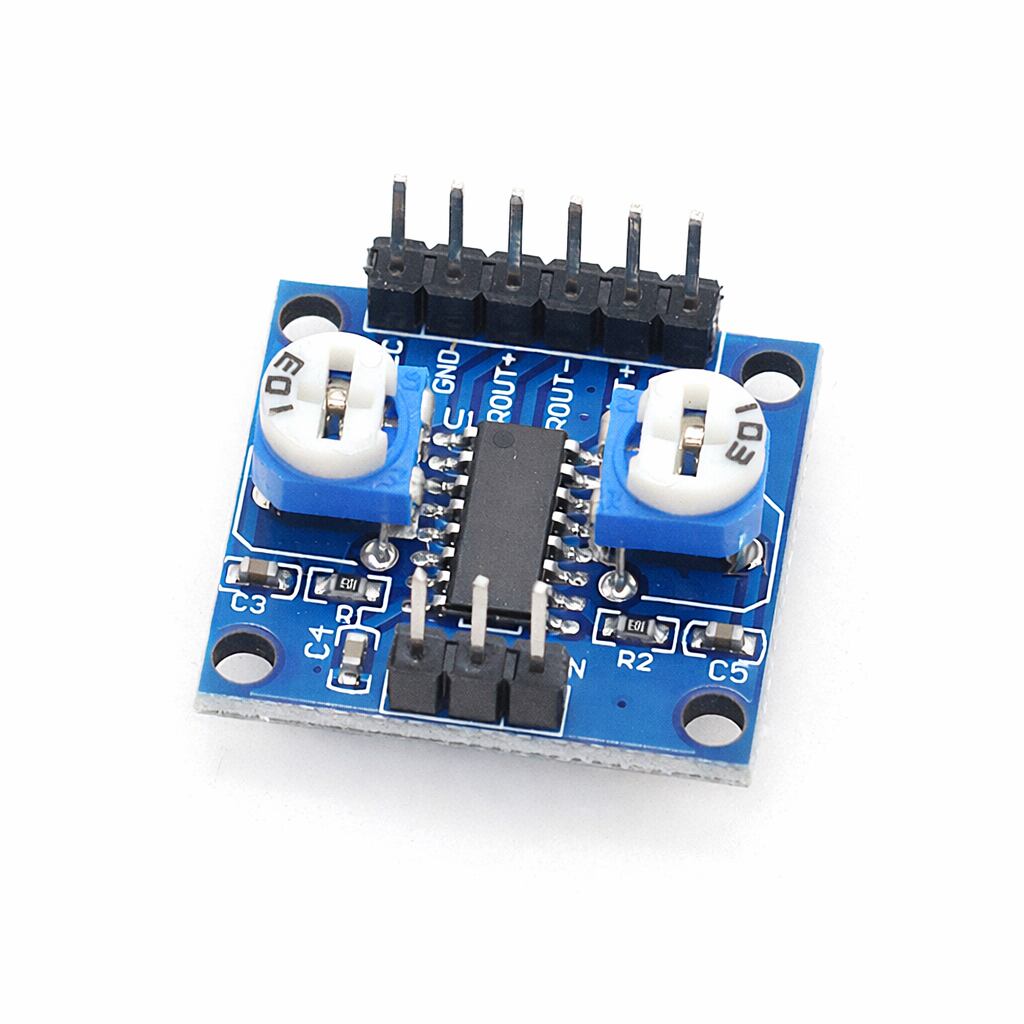

PAM8406 デジタルアンプモジュール 5W+5W ステレオアンプ ボリューム付き 小型オーディオアンプ 電子工作用 ka10000a835
¥398
残り1点
International shipping available
品番: ka10000a835製品情報
製品仕様
超小型サイズ：23 × 24mm
ポップノイズ抑制設計
入力音声が接続されていない状態でも、イヤホン接続時のポップノイズを大幅に低減しています。
ステレオ2チャンネル出力
5V電源で 5W＋5W 出力が可能。
4Ω / 8Ω の小型スピーカーを直接駆動できます。
出力は高効率で十分なパワーがあり、音質も良好です。
左右チャンネルの音量調整が可能です。
LCフィルタ不要のD級デジタルアンプ
パソコンの USB電源から直接動作できます。
デュアルグラウンド配線設計
配線によるグラウンド電位差やチャンネル間クロストークを低減します。
超小型設計
各種電子機器の内部スペースにも容易に組み込み可能。
高効率のオーディオアンプモジュールです。
自動実装（機械はんだ付け）
基板全体は機械によるはんだ付けで製造されており、安定した品質を確保しています。
動作電圧
定格電圧：2.5～5V
最大電圧：5.5V
注意事項
左右チャンネル出力の 「マイナス端子」同士を接続しないでください。
ICが破損する原因となります。
また、電源を投入する前に 必ずスピーカー（負荷）を接続してください。
※ 本モジュールには 回路図などの技術資料は付属していません。
電子工作の知識がある方のみご購入ください。
パッケージ内容
・アンプモジュール ×1
製品サイズ
約 24mm × 22mm × 11mm
ご注意
・商品画像は参考イメージです。実際の商品と多少異なる場合があります。
・手作業による測定のため、1～2mm / g程度の誤差が生じる場合があります。
・モニター環境や照明条件により、実際の色味と異なる場合があります。
本製品は電子工作向けの部品・モジュールです。
使用方法や接続方法などの技術サポートは行っておりません。
回路設計や電子工作の知識をお持ちの方のみご購入ください。
ご使用方法に関するサポート、設定方法の説明、技術的なお問い合わせには対応しておりません。
※商品の初期不良のみ交換または返金対応いたします。
