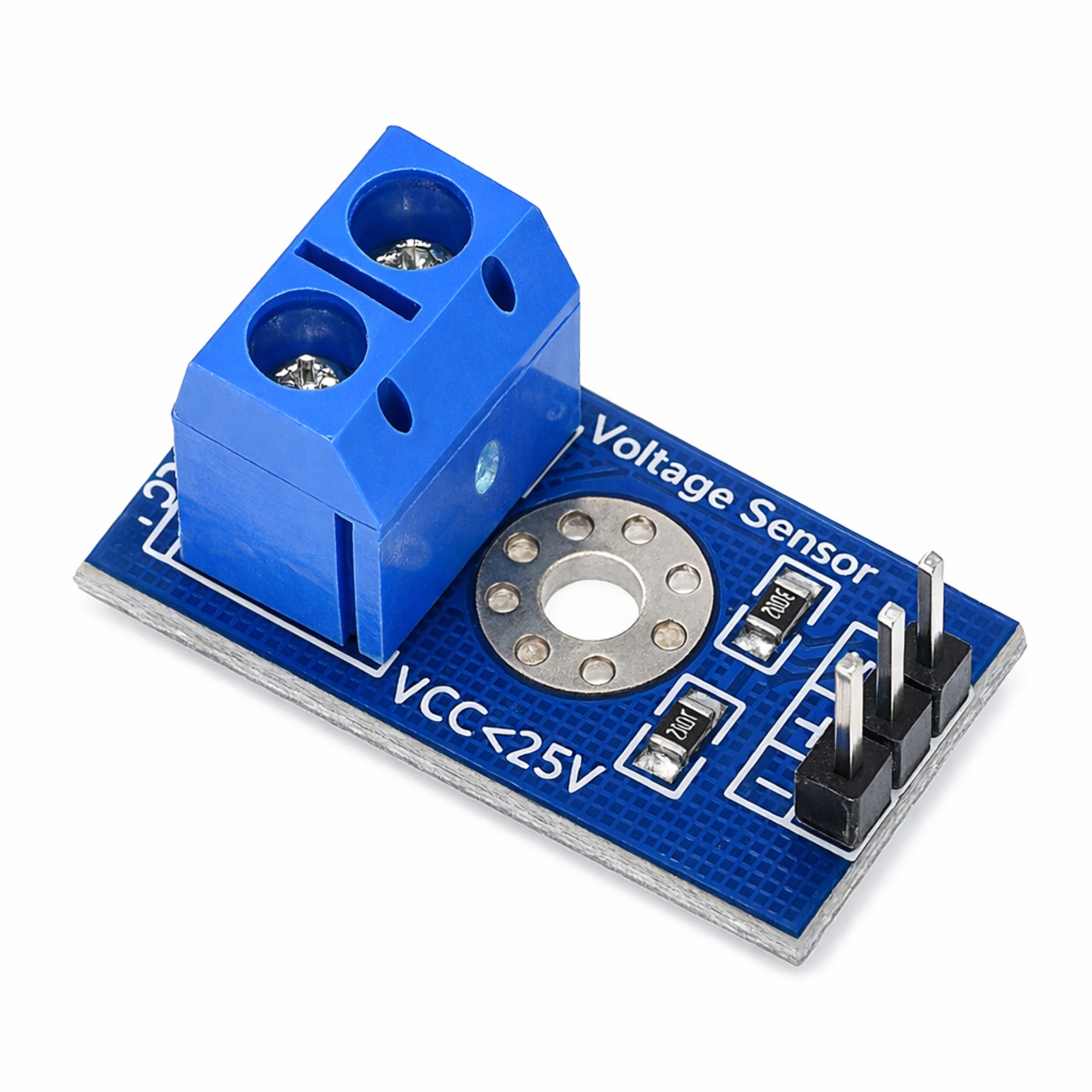

電圧センサーモジュール Voltage Sensor 電圧検出モジュール Arduino対応 電子ブロック 電子工作用 ka10000a838
¥398
残り1点
International shipping available
品番: ka10000a838
製品仕様（Product Parameters）
製品名：電圧検出モジュール
型番：Voltage Sensor
入力電圧範囲：DC 0～25V
電圧測定範囲：DC 0.02445V～25V
電圧分解能：0.00489V
DC入力端子：
端子の ＋ を VCC
端子の － を GND に接続
出力端子：
＋ → 3.3V
－ → GND
S → Arduino の AD（アナログ入力）端子
重量：約3.6g
サイズ：26.9 × 13.8 × 12mm
ご注意
商品画像は参考イメージです。
実際の商品は、出荷時の製品を基準とします。
モニターや照明環境により、実際の色味が画像と多少異なる場合があります。
また手作業による測定のため、1～2mm / g程度の誤差が生じる場合があります。
製品説明
本モジュールは 抵抗分圧回路を利用した電圧検出モジュールです。
入力電圧を 1/5に分圧してArduinoなどのマイコンで測定できるようにします。
Arduinoのアナログ入力電圧は 最大5V のため、
本モジュールの最大測定電圧は
5V × 5 = 25V
となります。
3.3Vシステムの場合は
3.3V × 5 = 16.5V
までが最大測定電圧となります。
ArduinoのAVRマイコンは 10bit ADC（アナログデジタル変換） を使用しており、
アナログ分解能は
0.00489V（5V / 1023）
となります。
そのため本モジュールで測定可能な最小電圧は
0.00489V × 5 = 0.02445V
です。
技術サポートに関する注意
本製品は電子工作向けのモジュール部品です。
技術サポート・回路説明・接続方法のサポートは行っておりません。
電子回路の知識がある方のみご購入ください。
※商品の初期不良のみ交換または返金対応いたします。
参考コード
#include
int val11;
int val2;
void setup()
{
pinMode(LED1,OUTPUT);
Serial.begin(9600);
Serial.println("Emartee.Com");
Serial.println("Voltage: ");
Serial.print("V");
}
void loop()
{
float temp;
val11=analogRead(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10);
Serial.println(val2);
delay(1000);
}
