DRV8833 DCモータードライバーモジュールデュアルモーター制御モジュール Arduino対応電子工作用TB6612FNG対応互換品ka10000a850

¥498

残り1点

International shipping available

品番: ka10000a850
商品説明

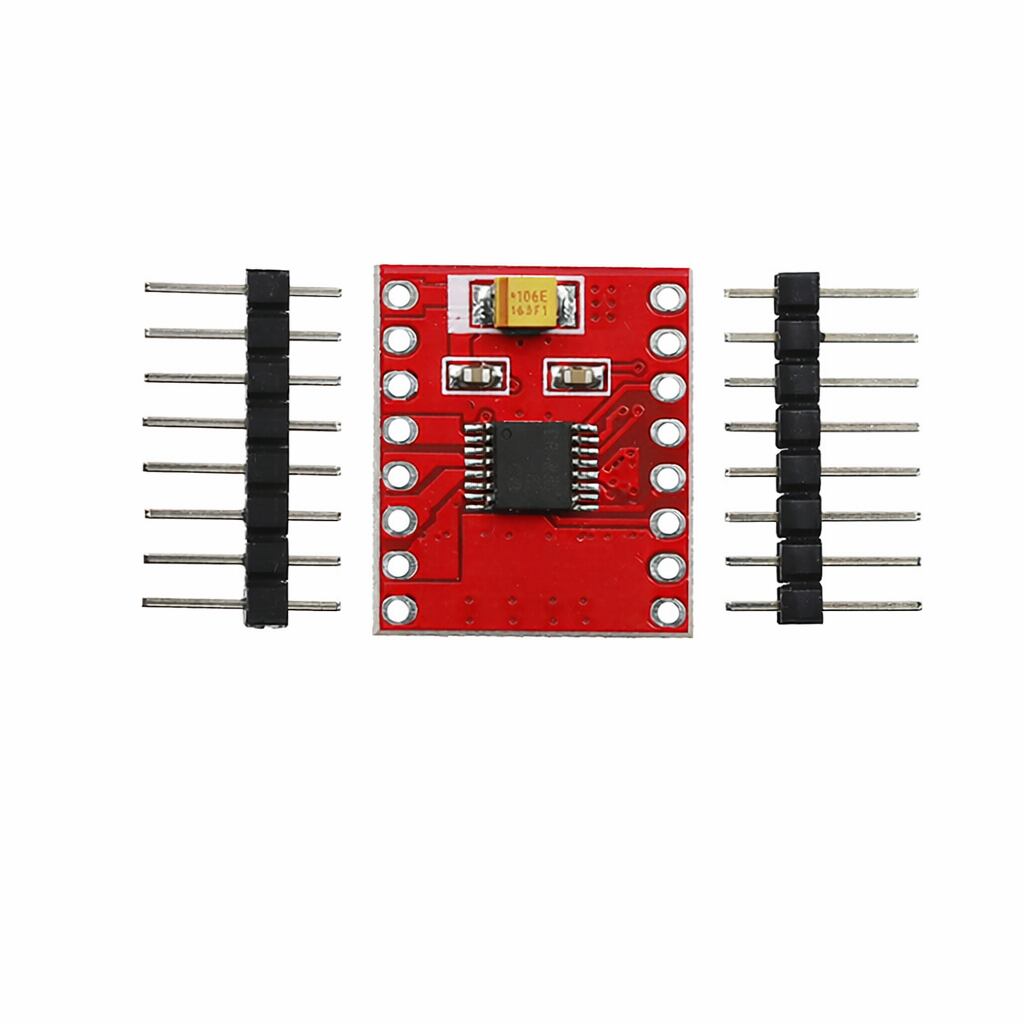

DRV8833モータードライバーモジュールです。
TB6612モータードライバーの代替として使用可能で、ピン配置はほぼ互換性があります。

特徴

サイズ：18 × 21 mm

入力電圧：2.7V ～ 10.8V

単一Hブリッジ出力電流：最大1.5A

2個のDCモーターを駆動可能

以下の保護機能を内蔵しています：

過電流保護

短絡保護

低電圧ロックアウト

過熱保護

また、低消費電力のスリープモードにも対応しています。

用途

以下のモーター制御に使用できます：

1.5A以下のDCモーター

4線式ステッピングモーター

電子工作やロボット制御、Arduinoなどのマイコン制御プロジェクトに適しています。

ピン説明
ピン説明
AIN1 AO1のロジック入力制御端子（0～5V）
AIN2 AO2のロジック入力制御端子（0～5V）
BIN1 BO1のロジック入力制御端子（0～5V）
BIN2 BO2のロジック入力制御端子（0～5V）
AO1 / AO2 Hブリッジ出力端子（DCモーター1接続）
BO1 / BO2 Hブリッジ出力端子（DCモーター2接続）
GND グランド
VM モーターおよびIC電源入力（2.7V～10.8V）
STBY スタンバイ制御端子（0～5V）
NC 未接続
技術サポートに関する注意

本製品はモータードライバーモジュールです。技術サポート・回路説明・接続方法のサポートは行っておりません。電子工作に関する基本的な知識がある方のみご購入ください。※初期不良の場合のみ交換または返金対応いたします。
