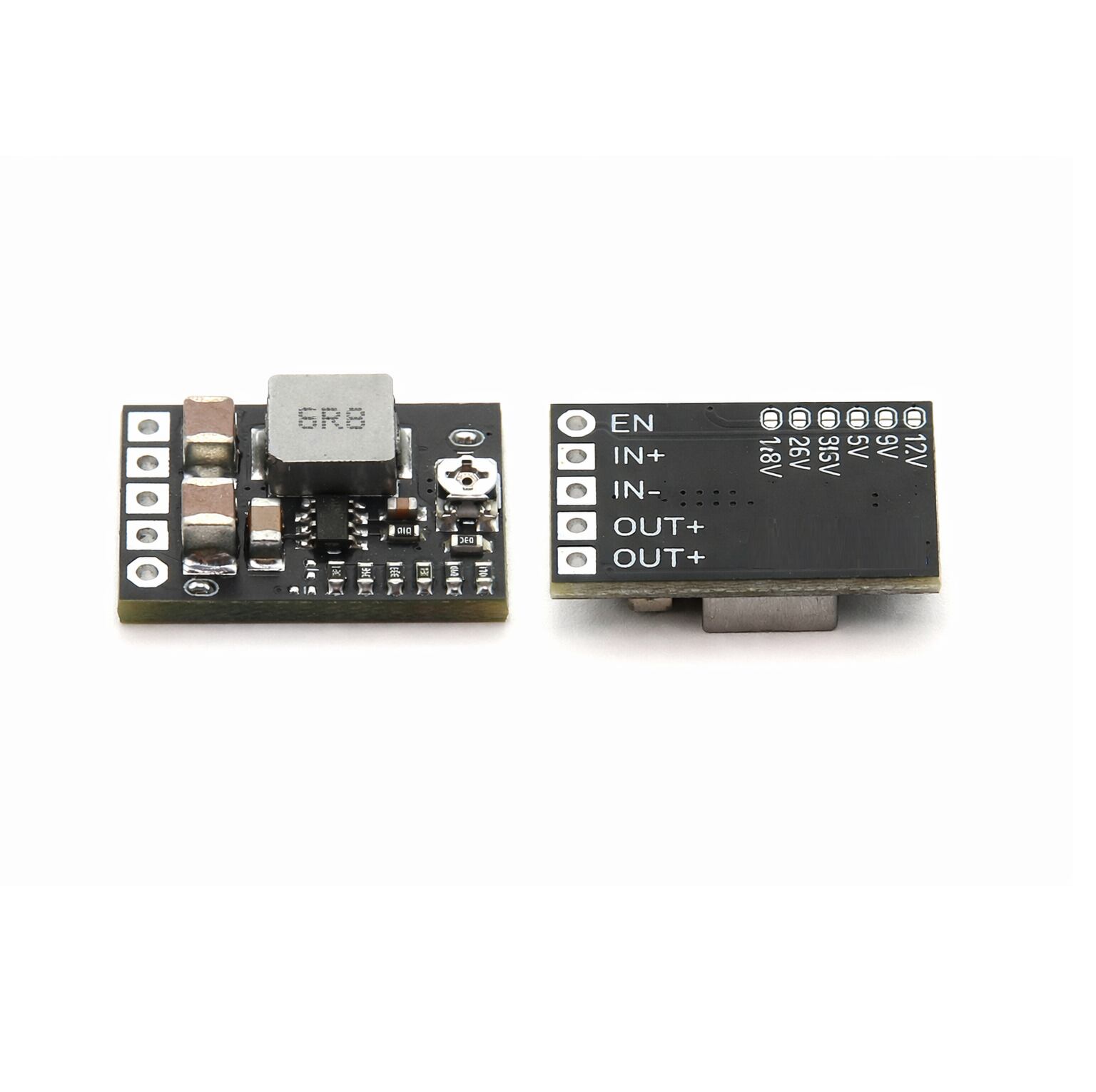

DC-DC降圧コンバータモジュール 4.5-20V→1.8-12V 可変出力 2A ステップダウン電源 Arduino 電子工作用ka10000a851
¥498
残り1点
International shipping available
品番: ka10000a851
製品説明
モジュールタイプ：非絶縁型降圧（BUCK）コンバータモジュール（同期整流方式）
入力電圧：DC4.5V～20V
出力電圧：
可変出力または固定出力に対応しています。
基板裏面の設定により固定出力を選択できます。
可変出力範囲：1V～16V
固定出力：1.8V / 2.5V / 3.3V / 5V / 9V / 12V
※注意
本製品は降圧（ステップダウン）モジュールです。
出力電圧は入力電圧より低い必要があります。
昇圧動作には対応していません。
電気仕様
出力電流
最大 2A（ピーク3A）
長時間使用時は 2A以内
最大出力
10W
変換効率
最大 97%
（代表値：入力12V → 出力5V 2A時 90%以上）
スイッチング周波数
800kHz
出力リップル
代表値 20mV
動作温度範囲
工業グレード：-40℃ ～ +85℃
※周囲温度が高いほど最大出力は低下します。
保護機能
出力過電圧保護：なし
短絡保護：あり
※長時間の短絡は避けてください。
入力逆接保護：なし
※逆接防止ダイオードの追加を推奨します。
電気特性
無負荷電流
1mA
負荷レギュレーション
±2%
電圧レギュレーション
±2%
動的応答速度
5% / 200µs
イネーブル制御
イネーブル制御：あり
高レベル：動作
低レベル：停止
高レベル入力：2～5V
低レベル入力：約0V
デフォルト状態では内部で入力電源側へプルアップされています。
接続仕様
配線方式：はんだ付け
入力端子：はんだ付け
出力端子：はんだ付け / ピンヘッダ
はんだ穴ピッチ：2.54mm
本製品は技術サポート・回路説明・接続方法のサポートは行っておりません。電子工作に関する基本的な知識がある方のみご購入ください。※初期不良の場合のみ交換または返金対応いたします。
