DC-DC昇圧コンバータモジュール 3.7V→5V/8V/9V/12V 出力リチウム電池用ステップアップ電源電子工作用ka10000a854

¥598

残り1点

International shipping available

品番: ka10000a854
基本仕様

出力電圧は 5V / 8V / 9V / 12V に設定可能
デフォルト設定は 12V

入力電圧範囲
2.5V ～ VOUT（設定出力電圧）
※入力電圧は設定した出力電圧より低い必要があります。

出力能力

3.7Vリチウム電池入力の場合

出力電圧最大出力電流
5V 約1A
8V 約0.5A
9V 約0.45A
12V 約0.3A

5V入力の場合

出力電圧最大出力電流
8V 約0.7A
9V 約0.7A
12V 約0.5A

デフォルトの 12V出力時、LEDインジケーター点灯時の消費電流
約1mA

LEDインジケーター消灯時
無負荷入力電流 1mA以下

出力電圧設定方法

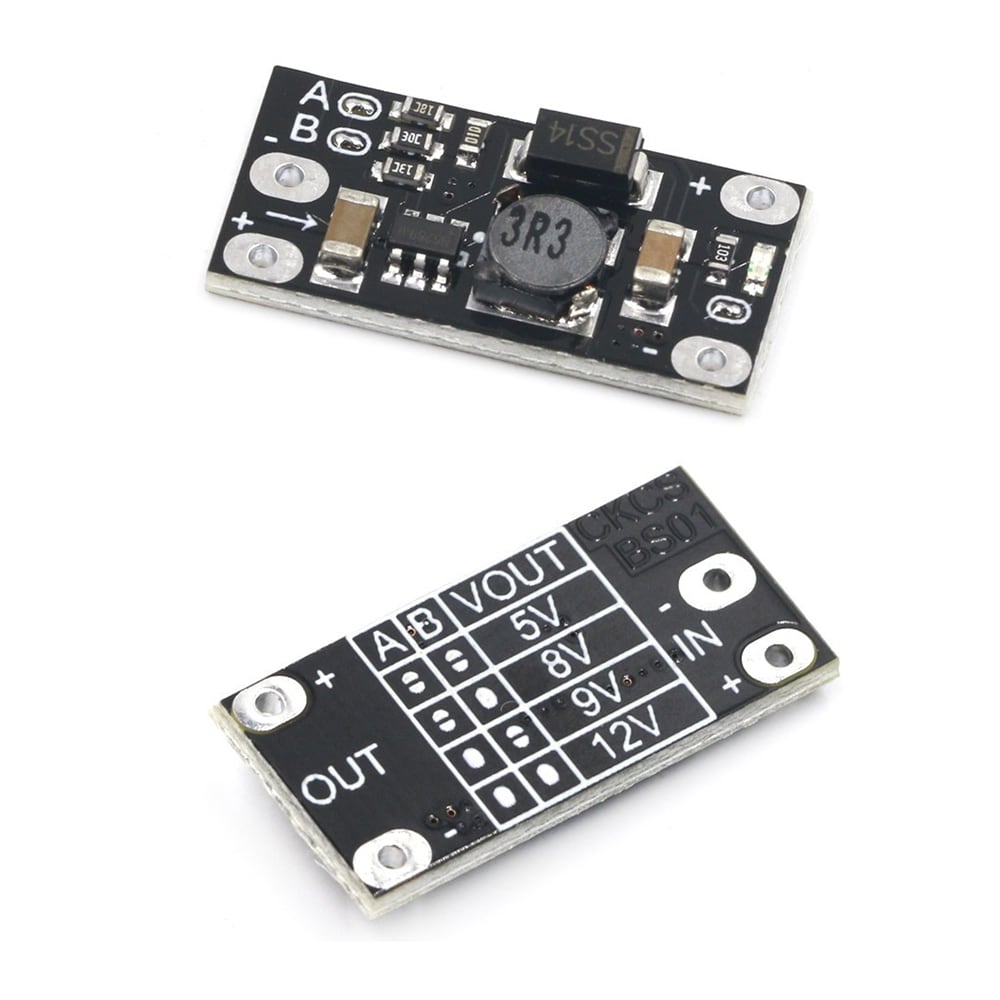

基板表面には A / B のジャンパパッドがあります。
はんだブリッジの接続状態を変更することで出力電圧を設定できます。

下表の
0 = はんだ未接続
1 = はんだ接続

A B 出力電圧
0 0 5V
0 1 8V
1 0 9V
1 1 12V

本製品は技術サポート・回路説明・接続方法のサポートは行っておりません。電子工作に関する基本的な知識がある方のみご購入ください。※初期不良の場合のみ交換または返金対応いたします。
