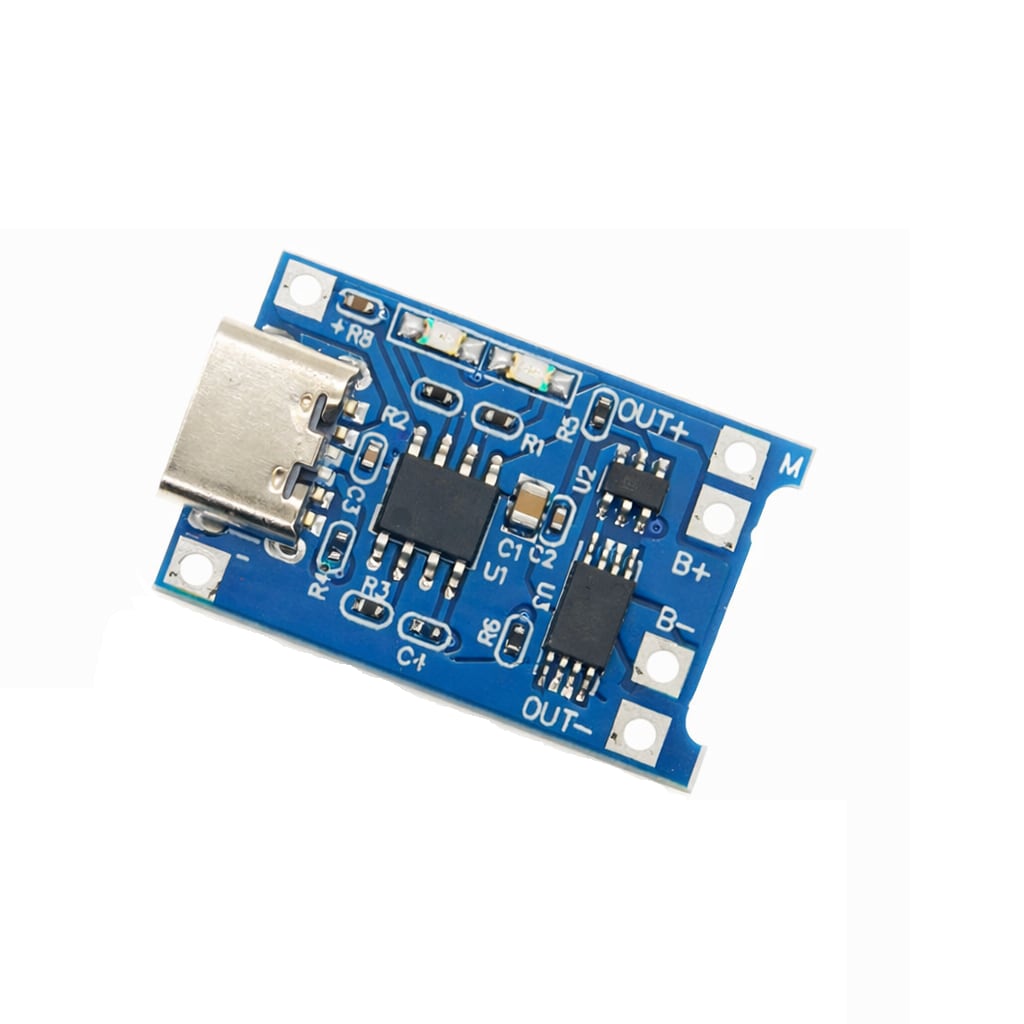

TP4056 リチウム電池充電モジュール Type-C USB 1A 充電保護回路付き 18650バッテリー対応 電子工作用 ka10000a856
¥350
残り1点
International shipping available
品番: ka10000a856
製品仕様
入力電圧：DC5V
充電終止電圧：4.2V ±1%
最大充電電流：1000mA
過放電保護電圧：2.5V
過電流保護電流：3A
入力端子に Micro USB メスコネクタ を搭載しており、スマートフォン用充電器を直接接続してリチウム電池の充電が可能です。

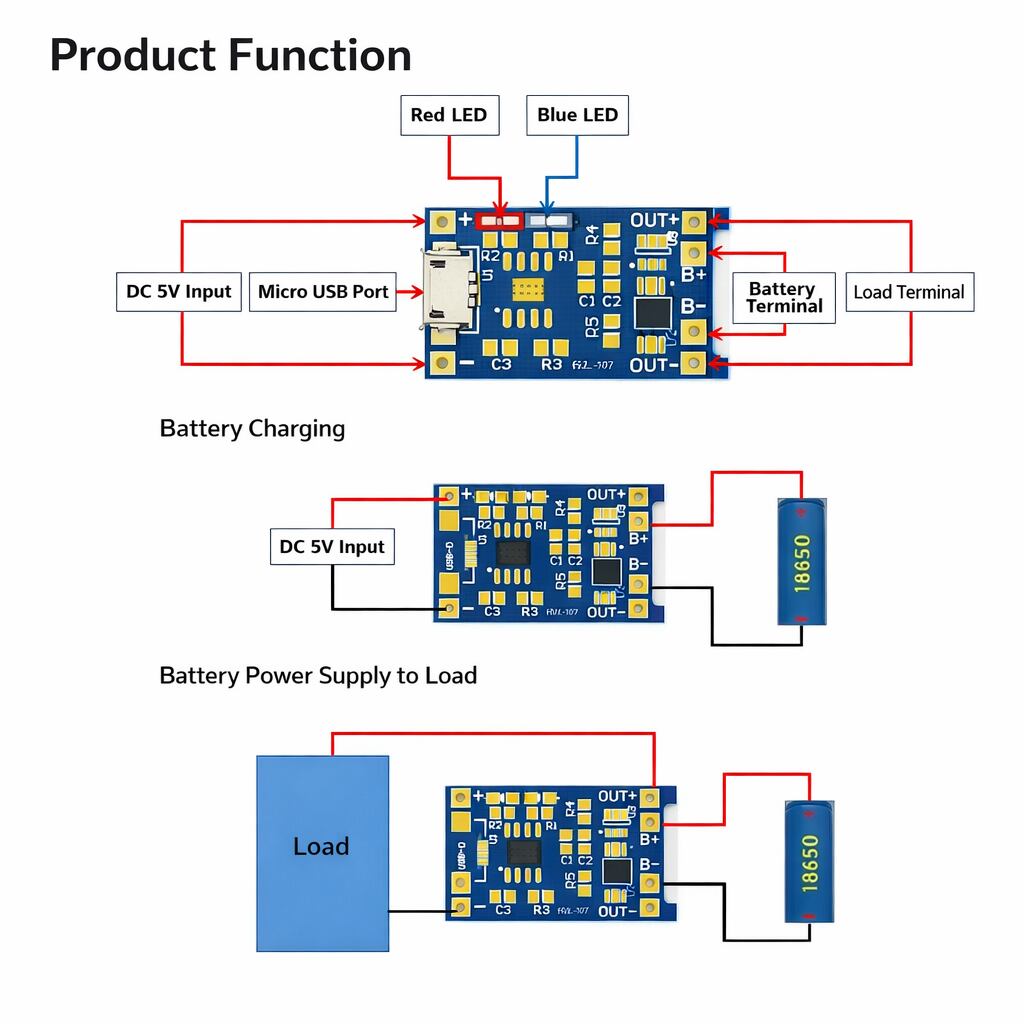

使用方法
Micro USB メスコネクタおよびその横の＋/－端子は電源入力端子です。
B+：バッテリーの正極に接続
B-：バッテリーの負極に接続
OUT+ / OUT- は負荷出力端子です。
昇圧モジュールやその他の負荷機器を接続できます。
バッテリーを B+ / B- に接続した後、スマートフォン充電ケーブルをUSBポートに接続してください。
赤色LED点灯：充電中
青色LED点灯：充電完了
用途
公称電圧 3.6V / 3.7V の18650リチウムイオン電池などの充電および保護回路として使用できます。
単セル使用だけでなく、複数セルの並列接続でも使用可能です。
機能説明
初めて電池を接続した際、OUT+ と OUT- の間に電圧が出力されない場合があります。
その場合、モジュールに DC5V電源を一度接続して充電することで保護回路が有効になります。
電池を B+ / B- から一度外して再接続した場合も、保護回路を有効にするために再度充電が必要になることがあります。
スマートフォン充電器を使用する場合は、1A以上の出力が可能な充電器およびケーブルを使用してください。
出力電流が不足すると正常に充電できない場合があります。
電池を充電する際は、OUT端子側の負荷を取り外してください。
また、正極・負極を誤って接続しないよう注意してください。
正しく接続しない場合、モジュールが破損する可能性があります。
本製品は技術サポート・回路説明・接続方法のサポートは行っておりません。電子工作に関する基本的な知識がある方のみご購入ください。※初期不良の場合のみ交換または返金対応いたします。
