TCRT5000 ライントレースセンサー 赤外線フォトリフレクタモジュール ロボットカー Arduino対応 電子工作用 ka10000a859
¥398
残り1点
International shipping available
品番: ka10000a859
用途
電力量計（電力メーター）のパルス信号検出
ファクシミリ / シュレッダーの用紙検知
障害物検知
白線・黒線検知（ラインセンサー）
製品概要

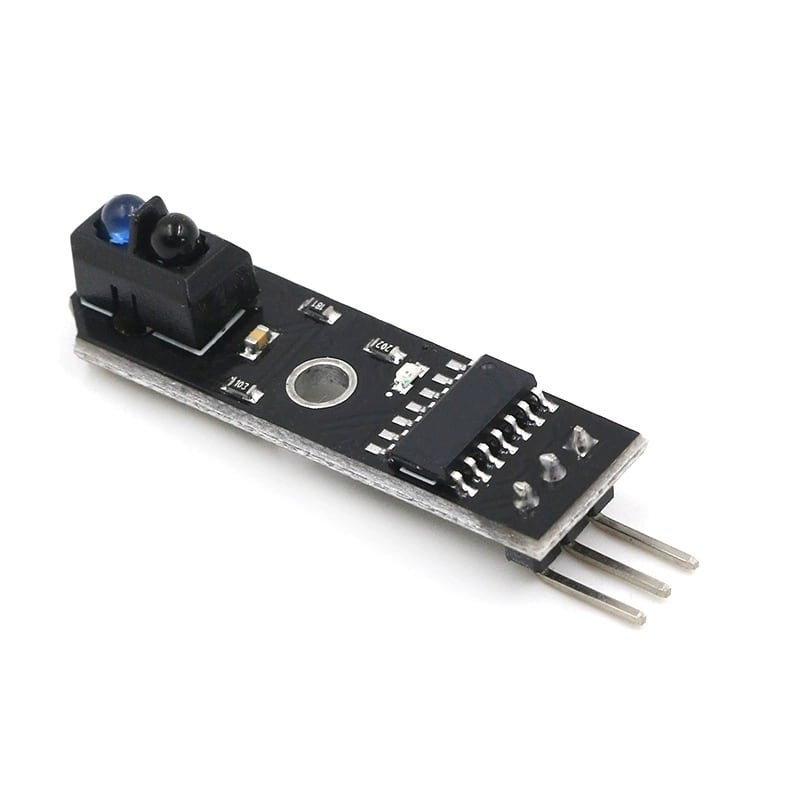

本モジュールは TCRT5000 赤外線反射型センサー を使用した検出モジュールです。
赤外線を対象物に照射し、その反射光を受光して物体の有無や色の違いを検知します。
小型で取り付けが容易なため、ロボット制御やライン検出、各種自動化装置などに広く使用されています。
製品仕様
センサー：TCRT5000 赤外線反射型センサー
検知距離：約1mm～25mm
動作電圧：5V
出力形式：デジタル信号（HIGH / LOW）
取付穴：固定用ネジ穴付き
基板サイズ：約35mm × 10mm
重量：約4.5g
動作説明
TCRT5000センサーの赤外線発光ダイオードは常時赤外線を発射しています。
赤外線が対象物に反射されない場合、または反射光が弱い場合
→ 受光トランジスタはOFF状態となり
→ OUT端子はLOWレベル出力
→ インジケータLEDは消灯
検出範囲内に物体が存在し、十分な反射光が戻る場合
→ 受光トランジスタがON（飽和）状態となり
→ OUT端子はHIGHレベル出力
→ インジケータLEDが点灯
接続方法
VCC
電源＋（5V）
GND
電源GND
OUT
デジタル出力端子
HIGH / LOW スイッチ信号
本製品は技術サポート・回路説明・接続方法のサポートは行っておりません。電子工作に関する基本的な知識がある方のみご購入ください。※初期不良の場合のみ交換または返金対応いたします。
