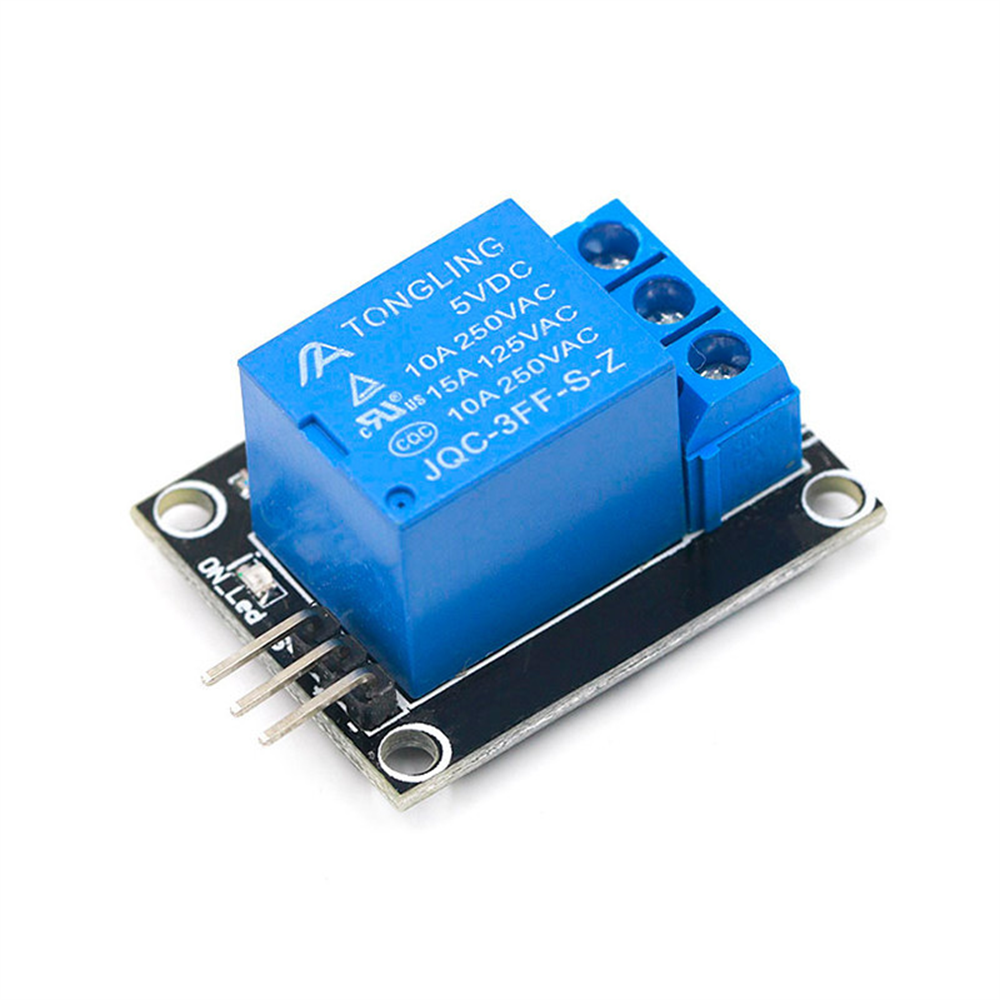

リレーモジュール 5V KY-019 1チャンネルリレー拡張モジュール Arduino対応マイコン用 ka10000a921

¥498

残り1点

International shipping available

品番: ka10000a921
製品仕様

1、接点容量（出力駆動能力）：
・250VAC 10A
・125VAC 10A
・30VDC 10A
・28VDC 10A

2、配線が簡単：
各出力はシンプルな3線構成（COM / NO / NC）
合計6点の出力端子を搭載

3、制御方式：
マイコン（MCU）のIOポートやデジタル回路へ直接接続可能
・入力High：リレーON（励磁）
・入力Low：リレーOFF（非励磁）

4、動作条件：
・動作電圧：DC 5V
・駆動電流：約70mA / チャネル
・リレー動作表示LED付き

5、回路設計：
・全SMD（表面実装）構成
・最適化されたドライバ回路設計
・8050トランジスタによるリレー駆動

6、外形仕様：
・基板サイズ：約18mm × 40mm × 19mm
・重量：約15g
・固定用ネジ穴付き（取り付け容易）

簡易テスト方法

本モジュールは入力回路と出力回路が電気的に絶縁されています。
正しい電源電圧を供給した状態で、以下の通り動作します：

・入力ピンをHighレベル（VCCに接続）
　→ リレーが動作（ON）

・入力ピンを未接続、またはLowレベル（GNDに接続）
　→ リレーは動作しません（OFF）
